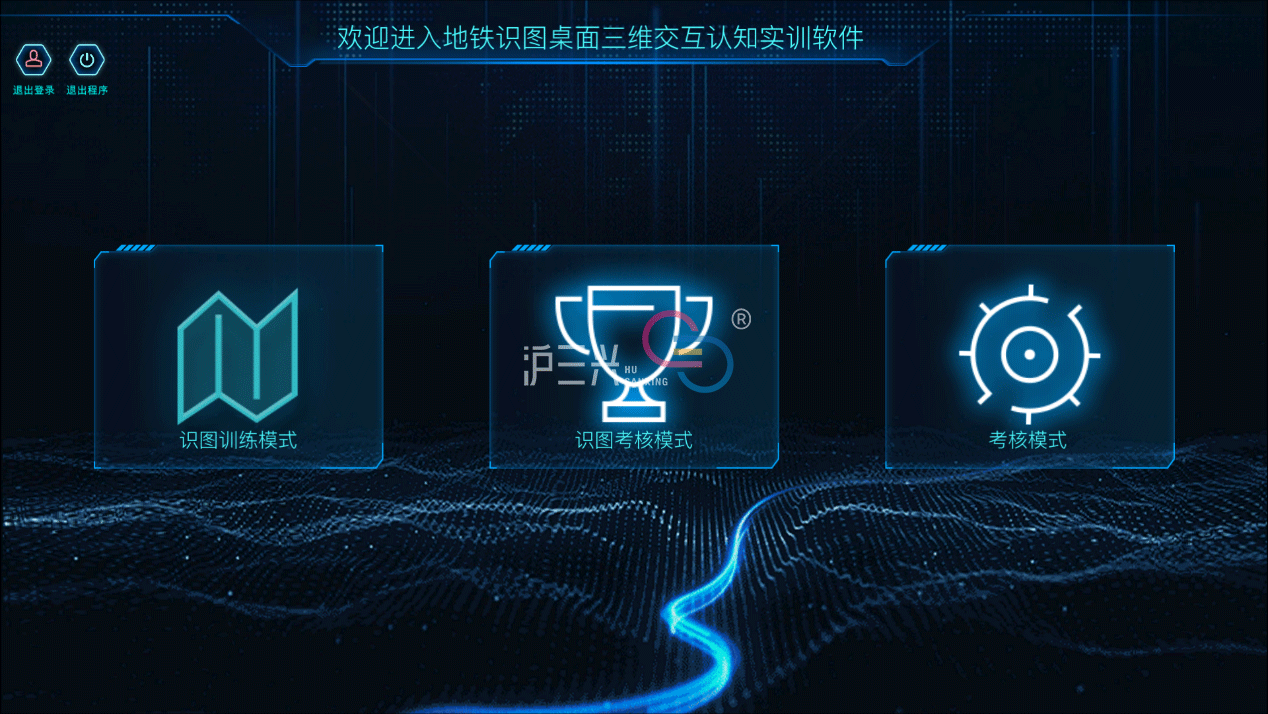

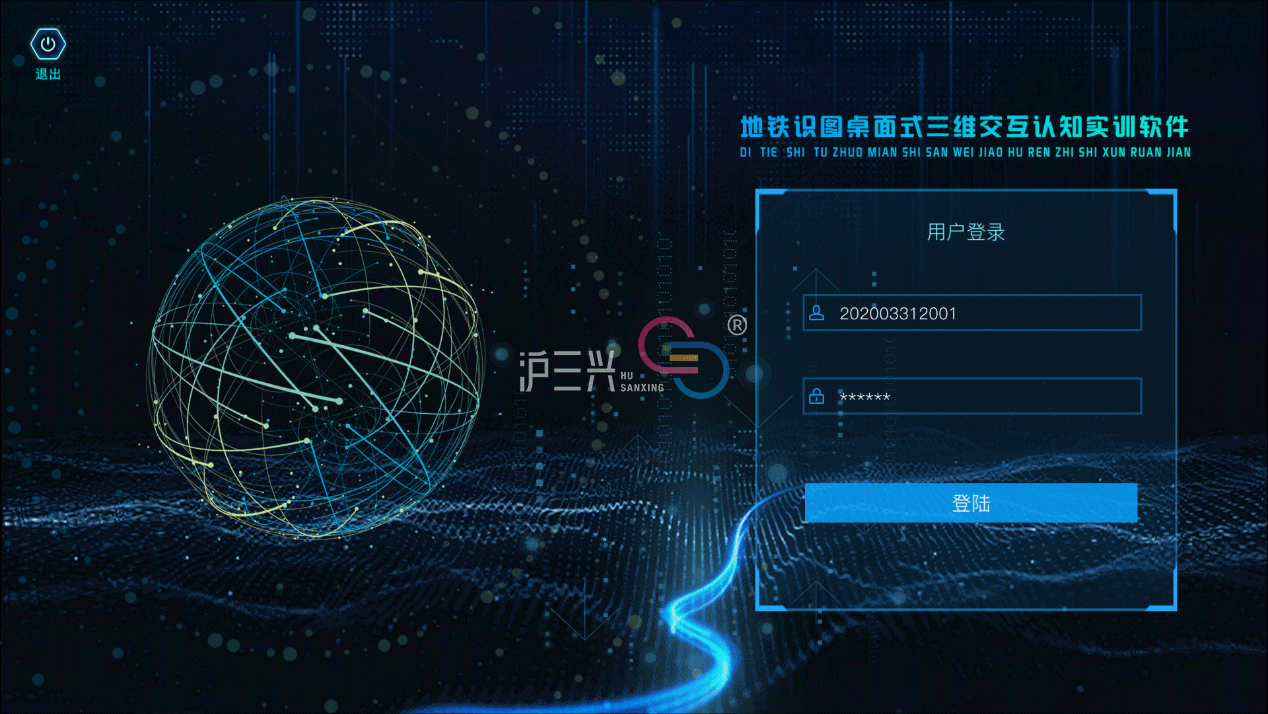

地鐵識圖桌面式三維交互認知實訓系統
發布時間：
2025-02-12 15:34
來源：
充分利用虛擬現實實訓理念，借助最新的桌面式三維交互一體機設備，建設一套基于真實地鐵站圖紙、以地鐵站結構要素為主、以識圖認知要點為核心的一體化綜合地鐵站施工圖紙識圖實訓系統。通過地鐵站施工圖紙與三維交互虛擬圖紙的結合，實現從實際圖紙?jiān)O(shè)計二維圖紙到三維施工圖紙的交互顯示實訓學習。
在功能設計上，系統充分利用CAD圖紙、三維BIM模型、多軸項剖切、任意角剖切、語音教學、圖文一體化、二三維聯動等技術手段。通過以上技術，將地鐵站施工工程中的識圖基本知識、地鐵站工程識圖方法概論、地鐵施工圖識圖的方法、結構施工圖識圖方法、設備施工圖識圖方法、識圖注意事項等的識圖方法進行三維可視化，系統語音引導學員進行自主學習。

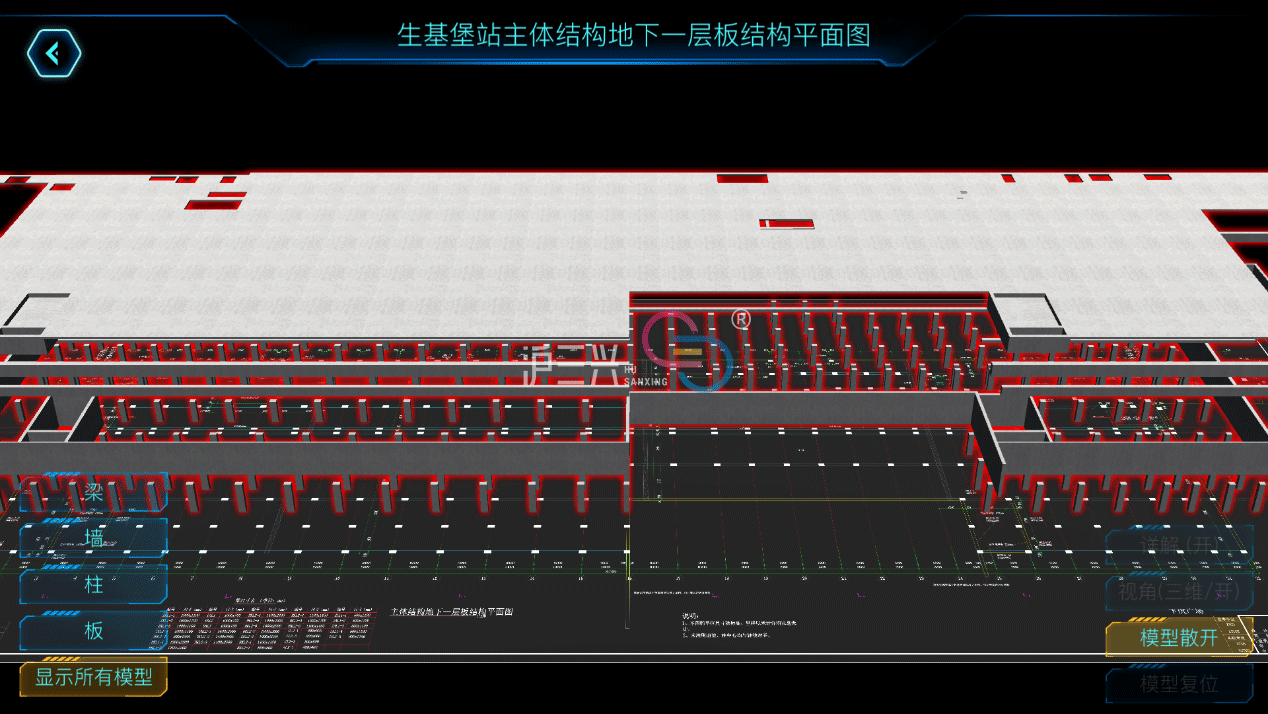

系統包含：識圖基礎知識：地下車站三維圖紙、地面車站三維圖紙、高架車站三維圖紙、不同站臺圖紙識別；結構施工識圖方法：結構設計說明、結構構件平面布置圖、結構詳圖；地鐵站二三維一體化識圖；應包含地鐵站主體結構識圖：主體結構包含頂板、中板、底板、側墻、頂縱梁、中縱梁、底縱梁、中柱結構、以兩層雙柱三跨鋼筋混凝土箱形框架結構為例進行識圖講解。
該軟件通過典型的地鐵站結構二三維一體化圖紙?jiān)O(shè)計實現，指導學員進行地鐵站的CAD、三維圖紙學習。系統對地鐵施工圖紙識別課程進行重新編寫，將原先的建筑識圖，結構識圖，職業素養等融入到基本項目任務中，有利于提高學生的技能水平及分析、處理問題的能力。
虛擬仿真軟件,地鐵桌面三維識圖軟件
