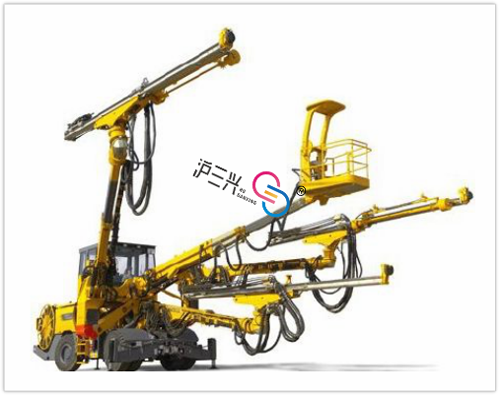

各隧洞施工機械模擬裝置-三臂鑿巖臺車模擬裝置
發布時間：
2025-01-25 15:26
來源：
本模擬裝置能移動并支持多臺鑿巖機同時進行鉆眼作業，可實現三個工作臂的單獨控制與同時作業，包括擺臂時間在內，每模擬作業循環打孔時間約10分鐘。采用發動機提供行走動力，四輪驅動，膠輪行走，移動靈活、行走方便；采用電機提供工作動力。
總體規格：總長8.5米，總寬1.8米，總高1.9米，模擬工作面積5×3.5米；鉆桿長度2.2米，鉆孔深度約1.8米，
主要結構：由鑿巖機、鉆臂、鋼結構的車架、走行機構以及其他必要的附屬設備等部件組成。
液壓系統：由液壓站、油缸、馬達、閥組、操控臺、油箱、過濾器及儀表等組成。
本模擬裝置的液壓系統壓力1.8 Mpa，柱塞泵，
液壓馬達共6臺：3個鉆臂各2臺（鉆頭驅動1臺、鉆臂旋轉1臺）。
油缸共有22個：3個鉆臂各1組，每組各油缸5臺；操作平臺及前支承1組，油缸鉆臂共7個。
油箱容積120L共3組，手動換向閥4組。
水系統包括：鉆頭噴霧、液壓油冷卻、鉆頭冷卻及滅塵等。
機械模型,教學實訓裝置
